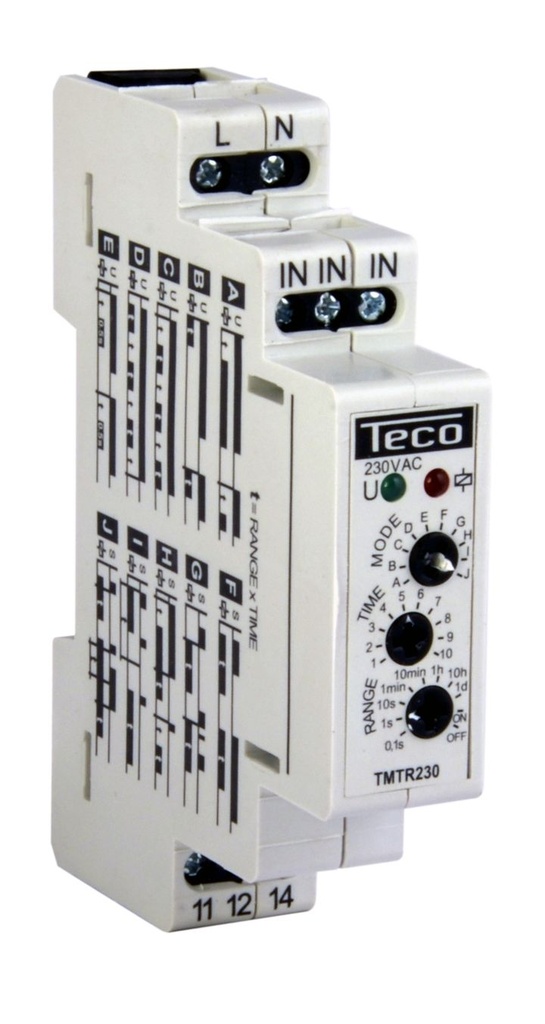

Relais temporisé multifonction Teco 1 inv. 16A 230V
Référence Interne : TMTR230
temporisations enclenchées par la mise sous tension:
A - enclenchement retardé à la mise sous tension
B - déclenchement temporisé à la mise sous tension
C - clignotement commençant par OFF
D - clignotement commençant par ON
E - pulsation 0.5s temporisé à la mise sous tension
temporisations enclenchées par un signal externe (L ou N):
F - enclenchement temporisé au flanc montant
G - enclenchement temporisé au flanc descendant
H - enclenchement retardé au flanc montant et déclenchement retardé au flanc descendant
I - télérupteur avec temporisation
J - enclenchement au flanc montant avec déclenchement retardé au flanc descendant (réenclenchable)
montage sur rail 35mm (EN60715)
A - enclenchement retardé à la mise sous tension
B - déclenchement temporisé à la mise sous tension
C - clignotement commençant par OFF
D - clignotement commençant par ON
E - pulsation 0.5s temporisé à la mise sous tension
temporisations enclenchées par un signal externe (L ou N):
F - enclenchement temporisé au flanc montant
G - enclenchement temporisé au flanc descendant
H - enclenchement retardé au flanc montant et déclenchement retardé au flanc descendant
I - télérupteur avec temporisation
J - enclenchement au flanc montant avec déclenchement retardé au flanc descendant (réenclenchable)
montage sur rail 35mm (EN60715)
| U(n): 230 V |
| Contacts: 1 INV |
| Plage de réglage: 0,1s - 10j |
| I(n) Contact: 16 A |
| U(n) Contact: 250 |
| Module: 1 |
